Cómo medir la precisión de elevación de un gato de acero inoxidable
Como proveedor de gatos de acero inoxidable, entiendo la importancia crítica de la precisión de elevación en diversas aplicaciones industriales. Ya sea en fabricación de precisión, automatización o maquinaria pesada, la capacidad de levantar cargas con alta precisión puede afectar significativamente la calidad y eficiencia de las operaciones. En esta publicación de blog, compartiré algunas ideas sobre cómo medir la precisión de elevación de un gato de acero inoxidable.
Comprender el concepto de precisión de elevación
La precisión de elevación se refiere al grado de conformidad entre la altura de elevación real y la altura de elevación deseada de un gato. Normalmente se expresa como un porcentaje o un valor de tolerancia. La alta precisión de elevación significa que el gato puede elevar la carga a la altura especificada con una desviación mínima, lo que garantiza un posicionamiento preciso y un funcionamiento estable.
Varios factores pueden afectar la precisión de elevación de un gato de acero inoxidable, incluido el diseño y la calidad del gato, las características de carga, el entorno operativo y el sistema de control. Por lo tanto, para medir con precisión la precisión de elevación, es necesario considerar estos factores de manera integral y utilizar métodos de medición adecuados.
Seleccionar las herramientas de medición adecuadas
Para medir la precisión de elevación de un gato de acero inoxidable, es necesario utilizar herramientas de medición confiables. A continuación se muestran algunas herramientas de uso común:
- Indicador de cuadrante: Un indicador de carátula es un instrumento de medición de precisión que puede medir pequeños desplazamientos lineales. Es fácil de usar y puede proporcionar resultados de medición precisos. Puede montar el indicador de cuadrante sobre una base estable y colocar su sonda contra la plataforma de elevación del gato. A medida que el gato levanta la carga, el indicador de cuadrante mostrará el desplazamiento real, permitiéndole compararlo con el desplazamiento deseado.
- Sensor de distancia láser: Un sensor de distancia láser utiliza tecnología láser para medir la distancia entre el sensor y el objeto objetivo. Tiene una alta precisión de medición y puede medir largas distancias. Puede instalar el sensor de distancia láser encima de la plataforma elevadora del gato y medir la distancia entre el sensor y la plataforma antes y después de levantarlo. Al comparar las dos distancias, puede calcular la altura de elevación real y evaluar la precisión de elevación.
- Codificador: Un codificador es un dispositivo que puede convertir el movimiento mecánico en señales eléctricas. Puede proporcionar información de posición precisa y, a menudo, se utiliza junto con un sistema de control de motor. Al instalar un codificador en el eje de transmisión del gato, puede controlar el ángulo de rotación del eje y calcular la altura de elevación correspondiente. El codificador también puede proporcionar retroalimentación en tiempo real al sistema de control, lo que permite un control preciso del proceso de elevación.
Procedimientos de medición
Los siguientes son los pasos generales para medir la precisión de elevación de un gato de acero inoxidable:
- Prepare el gato y las herramientas de medición: Asegúrese de que el gato de acero inoxidable esté correctamente instalado y fijado sobre una base estable. Verifique la lubricación y el funcionamiento del gato para garantizar su condición normal de funcionamiento. Monte las herramientas de medición seleccionadas en las posiciones apropiadas y calibrelas de acuerdo con las instrucciones del fabricante.
- Establezca la altura de elevación deseada: Determine la altura de elevación deseada según los requisitos específicos de la aplicación. Puede configurar la altura de elevación a través del sistema de control del gato, como un controlador de motor o un controlador lógico programable (PLC).
- Realizar la operación de elevación: Ponga en marcha el gato y deje que levante la carga hasta la altura deseada. Durante el proceso de elevación, observe atentamente el funcionamiento del gato y de las herramientas de medición. Asegúrese de que el proceso de elevación sea suave y estable, sin vibraciones ni ruidos anormales.
- Registre los resultados de la medición: Una vez que el gato haya alcanzado la altura deseada, registre los resultados de la medición de las herramientas de medición. Por ejemplo, si está utilizando un indicador de carátula, lea el valor en el carátula; Si está utilizando un sensor de distancia láser, registre la distancia medida. Compare los resultados reales de la medición con la altura de elevación deseada para calcular la desviación.
- Repita la medición: Para garantizar la precisión y confiabilidad de los resultados de la medición, repita la operación de elevación y la medición varias veces. Calcule la desviación promedio en función de los múltiples resultados de medición.
Factores que afectan la precisión y las soluciones de elevación
- Características de carga: El peso, el centro de gravedad y la forma de la carga pueden afectar la precisión de elevación del gato. Una carga pesada o distribuida de manera desigual puede hacer que el gato se incline o deforme, lo que resultará en un levantamiento impreciso. Para solucionar este problema, debes asegurarte de que la carga esté correctamente equilibrada y centrada en la plataforma elevadora. También puede utilizar estructuras de soporte adicionales o carriles guía para mejorar la estabilidad de la carga.
- Desgaste mecánico: Con el tiempo, los componentes mecánicos del gato, como el tornillo, la tuerca y los cojinetes, pueden sufrir desgaste, lo que puede afectar la precisión de elevación. Es necesario realizar un mantenimiento e inspección regulares del gato para detectar y reemplazar los componentes desgastados de manera oportuna. La lubricación también es crucial para reducir la fricción y el desgaste.
- Entorno operativo: La temperatura, la humedad y el polvo en el entorno operativo también pueden afectar el rendimiento del gato y su precisión de elevación. Por ejemplo, las altas temperaturas pueden provocar la expansión de los componentes del gato, mientras que el polvo puede contaminar las piezas móviles. Debe elegir un entorno operativo adecuado para el gato y tomar las medidas de protección adecuadas, como instalar cubiertas antipolvo y dispositivos de control de temperatura.
Aplicaciones de gatos de acero inoxidable de alta precisión

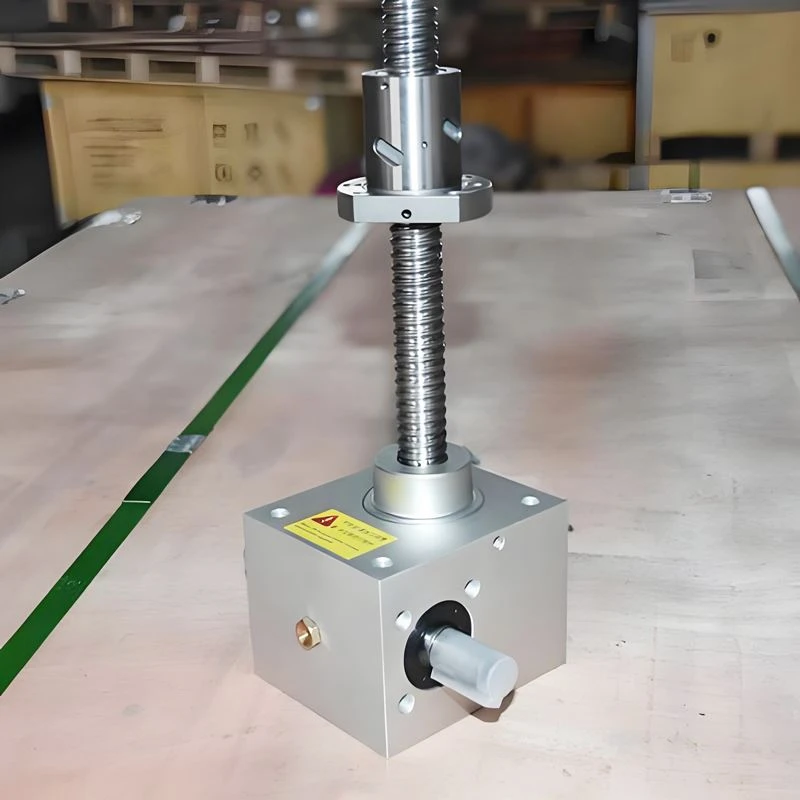

Los gatos de acero inoxidable de alta precisión tienen una amplia gama de aplicaciones en diversas industrias. Por ejemplo, en la industria de fabricación de semiconductores,Gato de tornillo de acero inoxidableSe utilizan para posicionar con precisión las obleas durante el proceso de fabricación. En la industria aeroespacial, se utilizan en el ensamblaje y prueba de componentes de aeronaves para garantizar una alineación de alta precisión. En la industria de equipos médicos, se utilizan gatos de alta precisión para ajustar mesas quirúrgicas y equipos de diagnóstico.
Conclusión
Medir la precisión de elevación de un gato de acero inoxidable es una tarea importante para garantizar su rendimiento y calidad. Al comprender el concepto de precisión de elevación, seleccionar las herramientas de medición adecuadas, seguir los procedimientos de medición correctos y abordar los factores que afectan la precisión, podrá evaluar con precisión la precisión de elevación del gato.

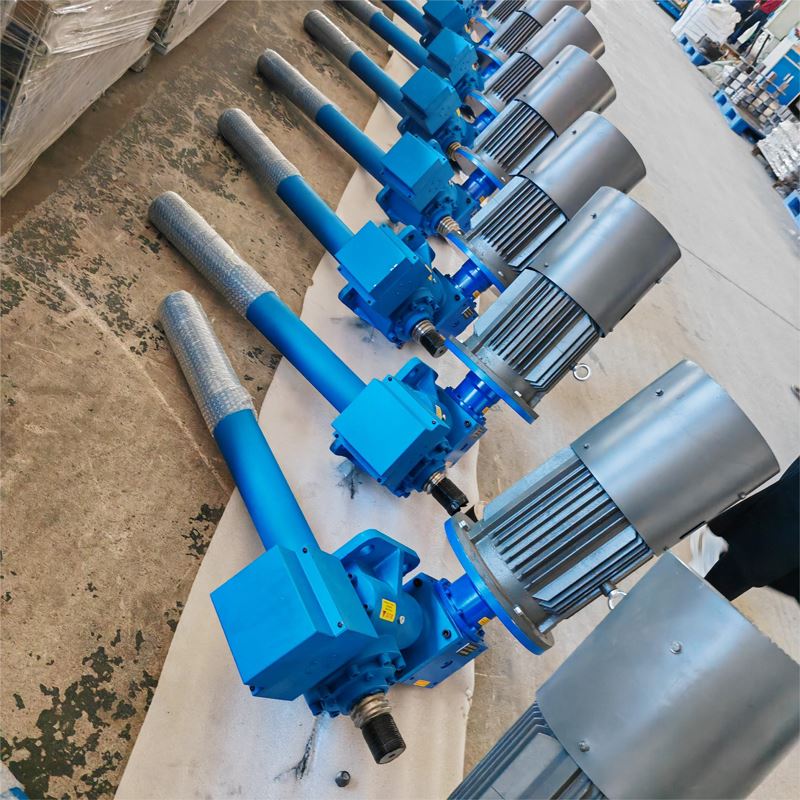

Como proveedor de gatos de acero inoxidable, ofrecemos una variedad de productos de alta calidad, comoGato de tornillo cúbicoyGato de tornillo eléctrico JTB, que están diseñados para proporcionar una excelente precisión y confiabilidad de elevación. Si está interesado en nuestros productos o tiene alguna pregunta sobre cómo medir la precisión de elevación de los gatos de acero inoxidable, no dude en contactarnos para una mayor discusión y negociación de adquisiciones.
Referencias
- "Manual de diseño mecánico", de Joseph E. Shigley y Charles R. Mischke.
- “Sistemas de Control y Automatización Industrial”, por Thomas H. Lee.
- Manuales del fabricante de gatos de acero inoxidable y herramientas de medición.
