¿Cuál es la fuerza axial de un reductor de engranajes helicoidales?
Como proveedor de reductores de engranajes helicoidales, a menudo recibo preguntas de los clientes sobre los aspectos técnicos de nuestros productos. Una de las preguntas más frecuentes es sobre la fuerza axial de un reductor de engranajes helicoidales. En esta publicación de blog, profundizaré en el concepto de fuerza axial, sus implicaciones para los reductores de engranajes helicoidales y cómo afecta el rendimiento y el diseño de estos componentes mecánicos esenciales.
Comprensión de los reductores de engranajes helicoidales
Antes de analizar la fuerza axial, es importante tener un conocimiento básico de los reductores de engranajes helicoidales. Los engranajes helicoidales son un tipo de engranaje cilíndrico con dientes cortados en ángulo con respecto al eje del engranaje. Este diseño de dientes en ángulo permite un funcionamiento más suave y silencioso en comparación con los engranajes rectos, que tienen dientes rectos. Los reductores de engranajes helicoidales se utilizan en una amplia gama de aplicaciones, incluida maquinaria industrial, transportadores y transmisiones automotrices, para reducir la velocidad y aumentar el par de un motor.
¿Qué es la fuerza axial?
La fuerza axial, también conocida como fuerza de empuje, es una fuerza que actúa paralela al eje de rotación de un engranaje o eje. En el caso de un reductor de engranajes helicoidales, la fuerza axial se genera debido al ángulo helicoidal de los dientes del engranaje. Cuando un engranaje helicoidal gira, los dientes en ángulo crean una componente de fuerza que se dirige a lo largo del eje del engranaje. Esta fuerza axial puede tener implicaciones importantes para el rendimiento y la confiabilidad del reductor de engranajes.
Factores que afectan la fuerza axial en reductores de engranajes helicoidales
Varios factores influyen en la magnitud y dirección de la fuerza axial en un reductor de engranajes helicoidales. Estos factores incluyen:
- Ángulo helicoidal: Cuanto mayor sea el ángulo helicoidal, mayor será la fuerza axial generada. Un ángulo helicoidal más pronunciado da como resultado una mayor componente de fuerza que actúa a lo largo del eje del engranaje.
- Carga y par: La fuerza axial es directamente proporcional a la carga y el par aplicado al reductor de engranajes. Cargas y pares más altos darán como resultado mayores fuerzas axiales.
- Número de dientes: El número de dientes de los engranajes también afecta la fuerza axial. Los engranajes con un número menor de dientes tienden a generar fuerzas axiales mayores.
- Material y geometría del engranaje: Las propiedades del material y la geometría de los engranajes, como el perfil de los dientes y el paso, pueden influir en la distribución de fuerzas y la magnitud de la fuerza axial.
Implicaciones de la fuerza axial en los reductores de engranajes helicoidales
La fuerza axial en un reductor de engranajes helicoidales puede tener varias implicaciones para su rendimiento y confiabilidad:
- Carga del rodamiento: La fuerza axial debe ser soportada por los cojinetes del reductor. Una fuerza axial excesiva puede aumentar la carga del rodamiento, provocando un desgaste prematuro y fallas del rodamiento.
- Deflexión del eje: La fuerza axial puede hacer que los ejes del reductor de engranajes se desvíen, lo que puede afectar el engrane de los engranajes y provocar un aumento de ruido y vibración.
- Desgaste de los dientes del engranaje: La distribución desigual de la fuerza axial puede provocar un desgaste desigual de los dientes de los engranajes, lo que reduce la vida útil de los engranajes.
- Eficiencia: La presencia de fuerza axial también puede afectar la eficiencia del reductor de engranajes. Fuerzas axiales más altas pueden aumentar las pérdidas por fricción en el sistema, reduciendo la eficiencia general.
Gestión de la fuerza axial en reductores de engranajes helicoidales
Para garantizar el funcionamiento fiable de un reductor de engranajes helicoidales, es esencial gestionar la fuerza axial de forma eficaz. A continuación se muestran algunas estrategias para gestionar la fuerza axial:
- Selección adecuada de rodamientos: Es fundamental seleccionar los rodamientos adecuados que puedan soportar la fuerza axial. Los cojinetes de empuje o los cojinetes de contacto angular se utilizan comúnmente para soportar las cargas axiales en los reductores de engranajes helicoidales.
- Optimización del diseño de engranajes: Optimizar el diseño del engranaje, como ajustar el ángulo helicoidal y el perfil del diente, puede ayudar a reducir la fuerza axial. Esto se puede lograr mediante técnicas de diseño asistido por computadora (CAD) y análisis de elementos finitos (FEA).
- Diseño de eje y carcasa: El diseño del eje y la carcasa debe poder soportar la fuerza axial sin una deflexión excesiva. El diámetro adecuado del eje, el espaciado de los soportes y la rigidez de la carcasa son consideraciones importantes.
- Lubricación: Una lubricación adecuada es fundamental para reducir la fricción y el desgaste en el reductor. Una lubricación adecuada también puede ayudar a disipar el calor generado por la fuerza axial.
Comparación con otros tipos de reductores de engranajes

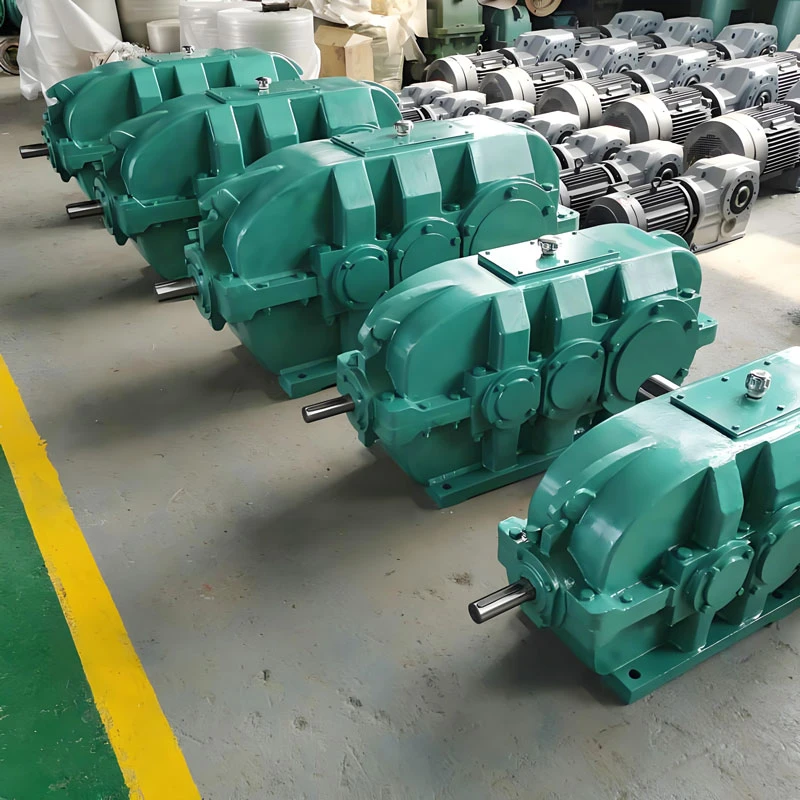

Vale la pena comparar las características de fuerza axial de los reductores de engranajes helicoidales con otros tipos de reductores de engranajes, comoReductor de engranajes planetariosyReductor de engranajes de cara dura. Los reductores de engranajes planetarios suelen tener fuerzas axiales más bajas en comparación con los reductores de engranajes helicoidales debido a su disposición única de engranajes planetarios. Por otro lado,Reductores de engranajes de cara duraestán diseñados para soportar cargas y pares elevados, pero también pueden generar fuerzas axiales más elevadas.
Aplicaciones y consideraciones
Los reductores de engranajes helicoidales se utilizan ampliamente en diversas industrias y la gestión de la fuerza axial es fundamental en diferentes aplicaciones. Por ejemplo, en las transmisiones de automóviles, la gestión de la fuerza axial es esencial para garantizar cambios suaves y un funcionamiento confiable. En maquinaria industrial, como sistemas transportadores y mezcladoras, una gestión adecuada de la fuerza axial puede evitar el desgaste prematuro y el fallo del reductor de engranajes.
Al seleccionar un reductor de engranajes helicoidales para una aplicación específica, es importante considerar los requisitos de fuerza axial y asegurarse de que el reductor de engranajes esté diseñado para manejar las cargas y pares esperados. Trabajar con un proveedor de reductores de engranajes de buena reputación, como nosotros, puede ayudarlo a tomar una decisión informada y garantizar que obtenga un producto de alta calidad que satisfaga sus necesidades específicas.
Conclusión
En conclusión, la fuerza axial es una consideración importante en el diseño y operación de reductores de engranajes helicoidales. Comprender los factores que afectan la fuerza axial e implementar estrategias adecuadas para gestionarla es crucial para garantizar el rendimiento, la confiabilidad y la longevidad del reductor de engranajes. Como proveedor de reductores de engranajes helicoidales, tenemos los conocimientos y la experiencia para ayudarlo a seleccionar el reductor de engranajes adecuado para su aplicación y abordar cualquier inquietud relacionada con la fuerza axial.
Si está buscando un reductor de engranajes helicoidales de alta calidad o tiene alguna pregunta sobre la fuerza axial u otros aspectos técnicos de nuestros productos, no dude en contactarnos. Estamos comprometidos a brindarles a nuestros clientes las mejores soluciones y soporte para sus necesidades de reductores de engranajes.
Referencias
- Dudley, DW (1962). Manual de engranajes. McGraw-Hill.
- Buckingham, E. (1949). Mecánica Analítica de Engranajes. McGraw-Hill.
- Townsend, DP (1992). Manual de engranajes de Dudley (2ª ed.). McGraw-Hill.
