¡Hola! Como proveedor de reductores endurecidos, a menudo me preguntan sobre los requisitos de paralelismo para su instalación. Es un tema crucial porque obtener el paralelismo correcto puede afectar significativamente el rendimiento y la vida útil de estos reductores. Entonces, ¡sumergámonos en ello!
Por qué es importante el paralelismo
En primer lugar, ¿por qué nos importa el paralelismo? Bueno, un reductor de engranaje endurecido está diseñado para transferir la potencia de manera eficiente de un eje a otro mientras reduce la velocidad y el aumento del torque. Cuando los ejes no son paralelos, puede conducir a un montón de problemas.
Para empezar, los ejes desalineados pueden causar carga desigual en los engranajes. Esto significa que algunos dientes de los engranajes tendrán más estrés que otros. Con el tiempo, este estrés desigual puede conducir a un desgaste prematuro en los engranajes. Puede terminar con dientes astillados, lo que no solo reduce la eficiencia del reductor, sino que también puede conducir a una falla completa del engranaje si no se aborda.
Otro problema es el aumento de la vibración. Cuando los ejes no son paralelos, los engranajes no se encienden suavemente. Esto puede hacer que el reductor vibre más de lo que debería. La vibración excesiva no solo puede ser molesta, sino que también puede dañar otros componentes en el sistema, como cojinetes y sellos. Incluso puede conducir al aflojamiento de los pernos y otros sujetadores, lo que puede representar un riesgo de seguridad.
Requisitos de paralelismo
Entonces, ¿cuáles son los requisitos reales de paralelismo para instalar un reductor de engranajes endurecidos? Bueno, depende de algunos factores, como el tipo de reductor, la aplicación y las especificaciones del fabricante.
Tipo de reductor

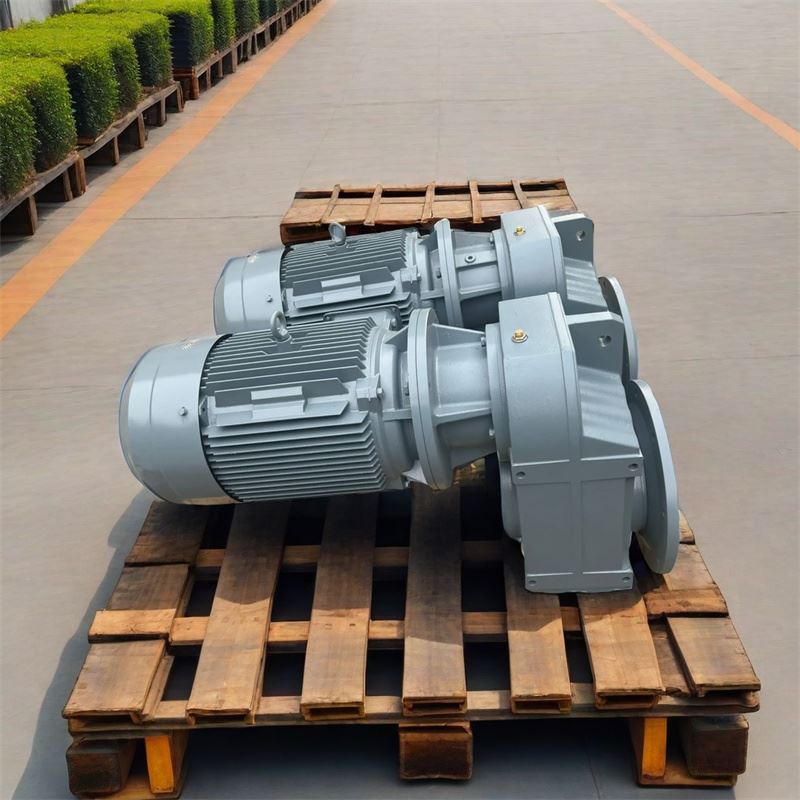

Existen diferentes tipos de reductores endurecidos, cada uno con sus propios requisitos de paralelismo. Por ejemplo, unReductor de eje paralelo de engranaje helicoidalestá diseñado para tener sus ejes de entrada y salida paralelos. La tolerancia al paralelismo para estos reductores suele ser muy apretada, generalmente en unas pocas milésimas de pulgada. Esto se debe a que los engranajes helicoidales dependen de la malla suave para transferir la energía de manera eficiente, e incluso una pequeña desalineación puede causar problemas.
Por otro lado, unReductor de engranajes de gusano de engranaje helicoidaltiene un diseño diferente. El equipo de gusano y el equipo helicoidal tienen una relación específica, y los requisitos de paralelismo se centran más en garantizar el compromiso adecuado entre los dos. La tolerancia al paralelismo para estos reductores puede ser un poco más indulgente que para los reductores de eje paralelo, pero aún debe estar dentro del rango especificado del fabricante.

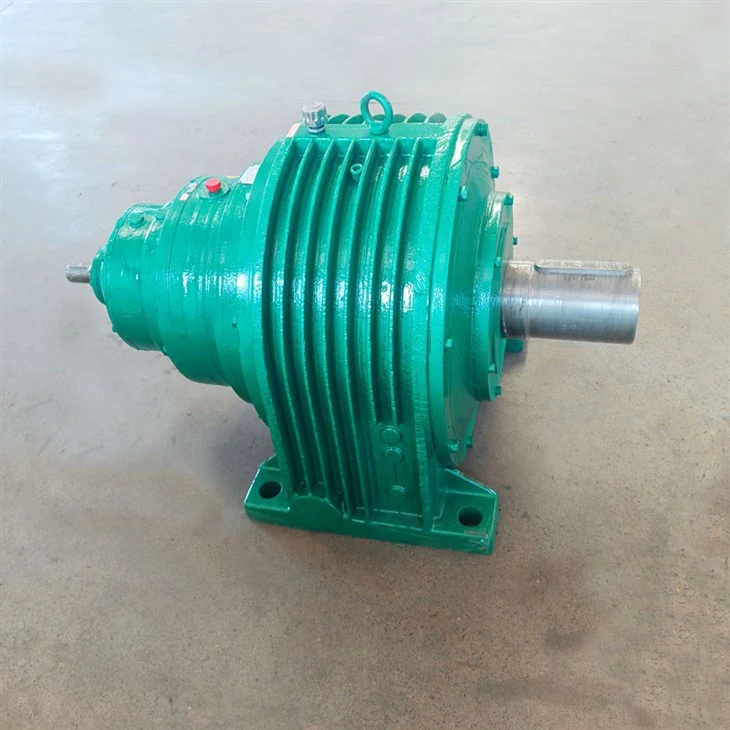

AReductor de engranajes planetariosTambién tiene sus propios requisitos de paralelismo únicos. En un sistema de engranajes planetarios, se organizan múltiples engranajes de una manera específica alrededor de un engranaje solar central. El paralelismo de los ejes y la alineación de los engranajes son cruciales para el funcionamiento suave. La tolerancia al paralelismo en los reductores de engranajes planetarios a menudo es muy precisa para garantizar una carga de carga uniforme y eficiente.
Solicitud
La aplicación en la que se usa el reductor de engranajes también juega un papel en la determinación de los requisitos de paralelismo. Por ejemplo, en una aplicación de alta precisión, como un brazo robótico o una máquina CNC, los requisitos de paralelismo serán mucho más estrictos. Estas aplicaciones requieren un movimiento y control precisos, e incluso una pequeña desalineación puede afectar la precisión del sistema.
Por otro lado, en una aplicación menos crítica, como una cinta transportadora en un almacén, los requisitos de paralelismo pueden ser más relajados. Sin embargo, aún es importante mantener un nivel razonable de paralelismo para garantizar la confiabilidad a largo plazo del reductor.
Especificaciones del fabricante
El fabricante del reductor de engranajes endurecidos generalmente proporcionará requisitos de paralelismo específicos en el manual de instalación. Estos requisitos se basan en el diseño e ingeniería del reductor y deben seguirse de cerca. Ignorar las especificaciones del fabricante puede anular la garantía y puede conducir a una falla prematura del reductor.
Medir y lograr el paralelismo
Ahora que sabemos por qué es importante el paralelismo y cuáles son los requisitos, ¿cómo medimos y logramos el paralelismo durante la instalación?
Medición del paralelismo
Existen varios métodos para medir el paralelismo. Un método común es usar un indicador de dial. Un indicador de dial es un instrumento de precisión que puede medir pequeños desplazamientos. Para medir el paralelismo de dos ejes, puede montar el indicador de dial en un eje y moverlo a lo largo del otro eje. El indicador de dial mostrará cualquier variación en la distancia entre los dos ejes, lo que indica desalineación.
Otro método es usar una herramienta de alineación láser. Las herramientas de alineación de láser son más precisas y más fáciles de usar que los indicadores de marcación. Funcionan emitiendo un haz láser que está alineado con un eje. El haz láser se refleja luego en un objetivo en el otro eje, y la herramienta mide la posición del haz reflejado para determinar el paralelismo de los dos ejes.
Lograr el paralelismo
Una vez que haya medido el paralelismo e identificado cualquier desalineación, debe tomar medidas para corregirlo. Esto puede implicar ajustar la posición del reductor o el equipo conectado. Puede usar cuñas o monturas ajustables para hacer pequeños ajustes a la posición del reductor.
También es importante asegurarse de que la base o la base sobre la cual se monte el reductor sea nivelado y estable. Una base desigual o inestable puede hacer que el reductor cambie con el tiempo, lo que lleva a la desalineación.
Conclusión
En conclusión, el paralelismo es un factor crítico en la instalación de un reductor endurecido. Obtener el paralelismo correcto puede garantizar la operación eficiente, la larga vida útil y la confiabilidad del reductor. Al comprender los requisitos de paralelismo basados en el tipo de reductor, la aplicación y las especificaciones del fabricante, y al usar las herramientas adecuadas para medir y lograr el paralelismo, puede evitar muchos problemas comunes asociados con los ejes desalineados.
Si está buscando un reductor de equipo endurecido o tiene alguna pregunta sobre el paralelismo o la instalación, no dude en comunicarse. Estamos aquí para ayudarlo a encontrar la solución correcta para sus necesidades y garantizar un proceso de instalación suave.
Referencias
- Manuales de instalación del reductor de engranajes
- Libros de texto de ingeniería sobre transmisión de energía mecánica
